製品規格表

ローリータンク (単位:mm)

品番 容量(㍑) 外   寸 平均肉厚 重量kg 写真
幅(w) 長さ(L) 高さ(H) 図面
NL-3000 3000 1580 1800 1490 10 151.2 写真 図面
L-2000 2000 1560 1590 1330 8 71.2 写真 図面

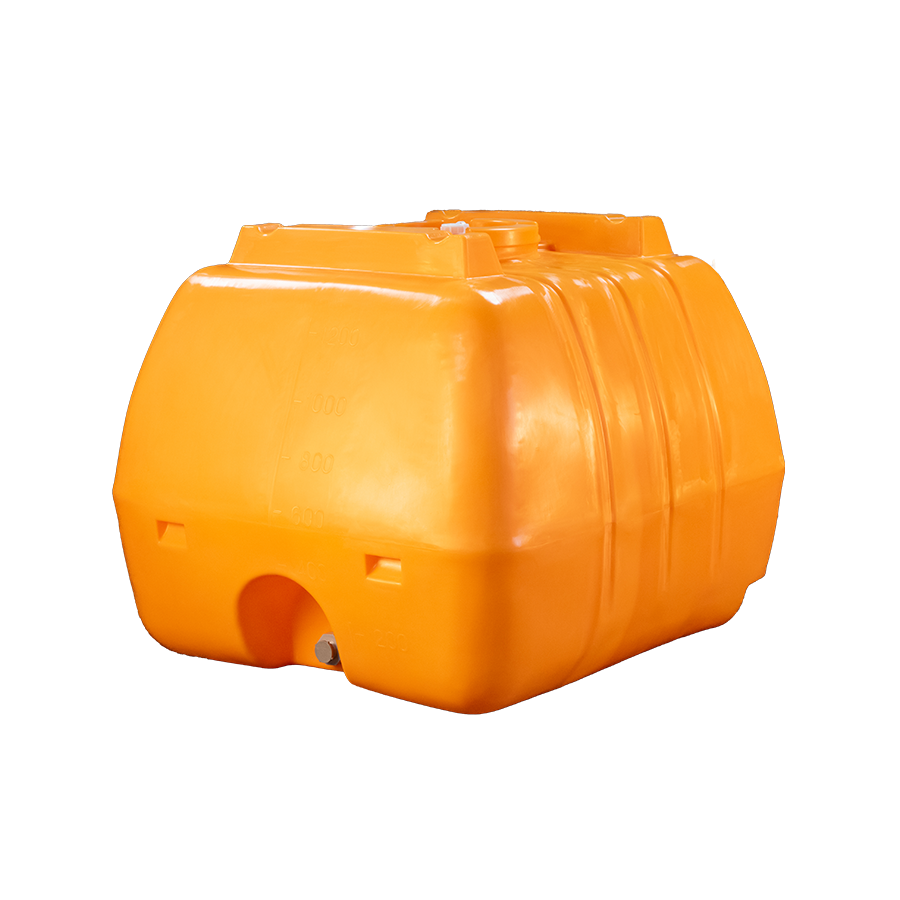

NL-1200 1200 1220 1400 1060 7 45 写真 図面
NL-1000 1000 1180 1320 1030 7 39 写真 図面
NL-800 800 1180 1320 890 7 30 写真 図面
NL-600 600 910 1100 880 6 21 写真 図面
NL-500 500 795 1110 810 6 19 写真 図面
NL-300 300 695 890 740 5 14 写真 図面
NL-200 200 610 795 660 5 10 写真 図面
NL-100 100 475 615 510 4 7 写真 図面



MC型密閉容器 (単位:mm)

品番 容量(㍑) 外   寸 平均肉厚 重量kg 写真
上部直径φ 下部直径φ 高さ(H) 図面
MC-1000 1000 1090 1130 1400 8.5 43.2 写真 図面
MC-500 500 800 800 1200 5.5 18.2 写真 図面
MC-300 300 675 675 1020 5.5 10.2 写真 図面
MC-200 200 675 675 790 4 8.2 写真 図面
MC-100 100 485 485 755 3 5.5 写真 図面



丸型解放容器 (単位:mm)

品番 容量(㍑) 上部内径φ 下部内径φ 高さ(H) 平均肉厚 重量kg 写真
M-500 500 940 820 850 6 12 写真
M-300 300 760 640 845 4 7.5 写真
M-200 200 700 570 680 3.5 5.3 写真
M-100 100 550 440 570 2.5 3.3 写真



角型解放容器 (単位:mm)

品番 容量(㍑) 外   寸 平均肉厚 重量kg 写真
上部(幅×長さ) 下部(幅×長さ) 高さ(H) 図面
K-1000 1000 1,200×1,200 1,200×1,200 800 10 45 写真 図面
K-400 400 940×1,430 760×1,275 490 7.5 18 写真 図面
K-300 300 810×1,240 620×1,060 490 7 13 写真 図面
K-200 200 670×870 560×760 500 4 7 写真 図面
K-130 130 540×750 440×635 430 3.5 5 写真 図面



ドラムライナー (単位:mm)

品番 容量(㍑) 上部外寸φ 胴巾φ 高さ(H) 平均肉厚 重量kg 図面
0-200-3 200 589±5 565±5 856±5 1 1.8 図面
0-200-4 200 589±5 565±5 856±5 2.3 1.2 図面
0-200-6 200 593±5 565±5 842±5 1 1.6 図面
0-200-8 200 593±5 565±5 842±5 1.5 2.7 図面
N-200-1 200 560±5 560±5 825±5 1.4 2.8 図面
